扩散焊指的是在真空或者是惰性环境下，将焊件整体加热到低于焊材固相线的某一温度，在这个温度下进行长时间的加压保温，通过接触面附近的塑性变形，再结晶和扩散来形成焊接接头。

这里要注意扩散焊，它是一种低温焊接技术。

我们来看一下扩散焊的原理及工作过程。

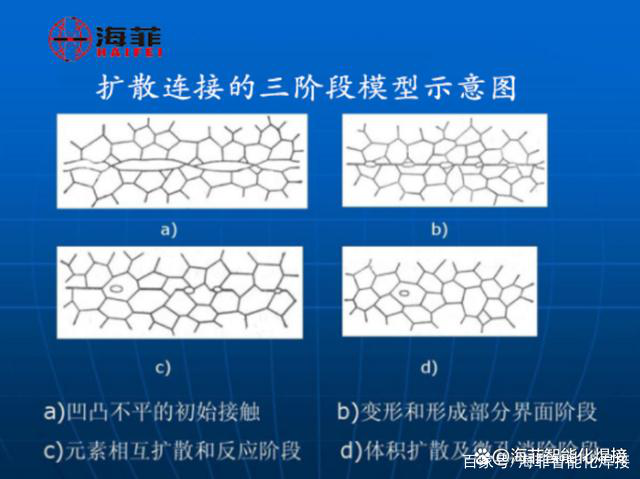

图a、它是两个带焊接工件的一个室温装配状态的初始图。

图b、在第一个阶段，在一定的温度和压力作用下。粗糙的表面上有些微观凸起，可以率先接触到。然后呢在温度压力下接触到的部分开始产生塑性变形，并挤碎表面的氧化膜。在接触的部分形成金属键，那么未连接的部分可能还会形成一些微小孔洞。

图c、第二阶段，那就是在温度和压力下，原子持续扩散，它是一个界面推移的阶段。在界面上我们看到许多的微孔和空间消失了，晶面和晶界发生了迁移，形成了一个平衡状态。在某些晶粒内还会留下一些残余的空隙。

图d、继续随着原子的扩散，就是达到了第三阶段。第三阶段是界面孔洞消失的阶段。原子继续得到扩散，那么界面与微孔最后消失，形成新的境界达到了一个冶金的结合。那么接头的成分也趋于均匀，这就是扩散焊的基本过程。

我们来看一下扩散焊的优点。

第一个优点：利用扩散焊来进行焊接时，如果是同种材料的焊接，那么接头与母材是相同的。它没有热影响区，因此没有残余应力，也不存在融化的缺陷。

第二个优点：对于塑性比较差或者是高熔点的同种材料，或者是互不相容，以及在熔焊时会产生脆性金属间化合物的一种材料，比如说金属和陶瓷。这时候扩散焊它是比较可靠的连接方法之一。

第三个优点：扩散焊的焊接温度低，因此对母材的损伤小，可以进行内部及多点大面积的焊接。因此，他的焊件精度高，变形小，扩散焊属于精密结合方式。

但是扩散焊也有它的局限性。首先由于它是需要长时间的保温和保压的。

焊接时间长，对表面的处理要求严格，因此生产率比较低，他无法进行连续式的批量生产(这是传统扩散焊，海菲的高分子扩散焊机能解决此类情况)

其次就是设备的一次性投资比较大，工件的尺寸受到设备的限制。扩散焊也广泛应用在我们生产生活的各个领域。

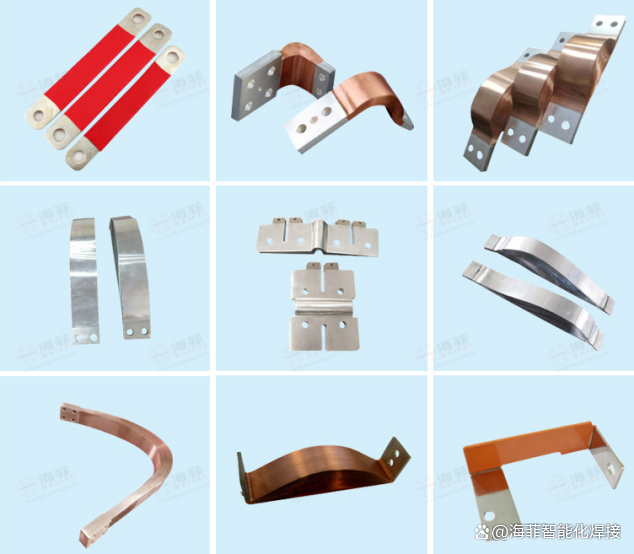

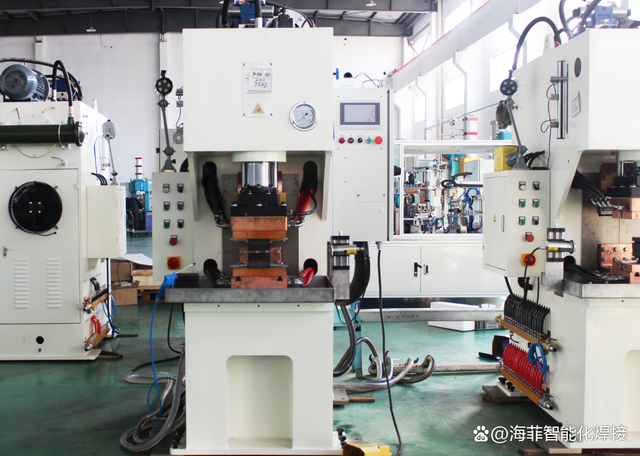

尤其是动力电池柔性母排（又称叠层母排、层叠母排、层叠母线排、复合母排、复合铜排、铜排软连接、铜箔软连接）多数用高分子扩散焊机进行焊接。
