中频点焊机电极结构主要由头部、杆部和尾部三部分构成。接下来我们来看看这三部分具体的结构特点是怎样的。

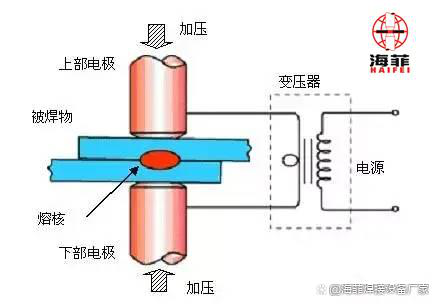

头部是电极与焊件接触进行焊接部分，焊接工艺参数中的电极直径是指此接触部分的工作面直径。点焊的标准直电极的头部形状有尖头、圆锥、球面、弧面、平面和偏心等六种，其形状特征与适用场合。

杆部是电极的基体，多为圆柱体，其直径在加工中简称它为电极直径D，是电极的基本尺寸，其长度由焊接工艺需要决定。

尾部是电极与握杆或直接与电极臂配合（连接）的接触部分。须保证顺利传输焊接电流和电极压力。接触面的接触电阻要小，密封而不漏水。点焊电极的尾部形状取决于它与握杆的连接形式。在电极与握杆的连接中最常用的是锥柄连接，其次是直柄连接和螺纹连接。与之相应，电极尾部的形状就有锥柄、直柄和螺旋等三种。

如果锥柄的锥度与握杆孔的锥度相同，则电极的装拆简单，不易漏水，适用于压力较高场合；直柄连接具有快速拆卸的特点，也适用于压力较高的焊接，但电极尾部应有足够好的尺寸精度，以便与握杆孔紧密相配，使导电良好。螺纹连接的最大缺点是电接触较差，其使用寿命不如锥柄电极。
